مشکلات کائولن در لعاب سرامیک و راهحلهای عملی در صنعت کاشی و چینی
نقش کائولن در بروز عیوب لعاب
در فرمولاسیون لعاب، کائولن اگرچه یک ماده کلیدی برای کنترل رئولوژی و افزایش پایداری است، اما استفاده نادرست از آن میتواند منشأ مستقیم چندین عیب مهم در خط تولید باشد. بسیاری از مشکلاتی که در ظاهر به تجهیزات یا پخت نسبت داده میشوند، در واقع از رفتار نامناسب کائولن در دوغاب لعاب شروع میشوند.
1. افزایش ویسکوزیته و بدپاشی لعاب
مشکل: مصرف بالای کائولن یا استفاده از کائولن با دانهبندی نامناسب باعث افزایش شدید ویسکوزیته لعاب میشود. نتیجه آن:
سخت شدن پاشش در گان یا ایرلس ، ضخامت غیر یکنواخت ، افت کیفیت سطح نهایی
راهحل: کاهش درصد کائولن در فرمولاسیون ، استفاده از کائولن کلسینه (Calcined Kaolin ، بهینهسازی دانهبندی در بالمیل ،تنظیم دفلکولانت (سیلیکات یا پلیاکریلات)
2. تهنشینی یا لخته شدن دوغاب
مشکل: در برخی شرایط، به جای پایدارسازی، کائولن باعث ناپایداری سیستم و ایجاد فلوکولاسیون میشود. این حالت باعث:
تهنشینی سریع مواد سنگین ، ناهمگونی در دانسیته لعاب ، تغییر رنگ و ضخامت در تولید
راهحل: تنظیم دقیق pH دوغاب (معمولاً قلیایی ملایم) ، استفاده از دفلکولانت مناسب بر پایه پلیفسفات یا پلیاکریلات ، کنترل درصد جامدات در دوغاب ،اصلاح کیفیت آب مصرفی

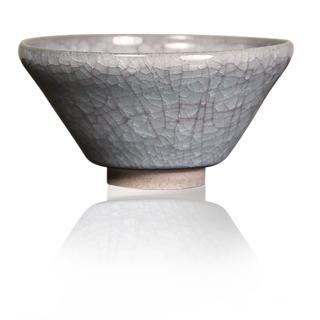

3. ایجاد ترک مویی (Crazing) در لعاب
مشکل: کائولن به دلیل افزایش آلومینا، ضریب انبساط لعاب را تغییر میدهد و در صورت عدم بالانس با بدنه، تنش حرارتی ایجاد میشود.
راهحل: تنظیم نسبت سیلیس به آلومینا در فرمول لعاب ، کاهش کائولن در لعابهای حساس ، استفاده از فریتهای اصلاحکننده انبساط
تست کوپینگ (Crazing Test) قبل از تولید انبوه
4. کاهش براقیت و کدری سطح لعاب
مشکل: افزایش بیش از حد کائولن باعث کاهش شفافیت فاز شیشهای میشود و سطح لعاب حالت نیمهمات یا کدر پیدا میکند.
راهحل: کاهش درصد کائولن در لعابهای براق ، استفاده از کائولن با آهن پایین (Low Iron Kaolin) ، افزایش فریتهای شفافکننده ، کنترل دمای پخت و زمان ماند
5. ایجاد حفره (Pin Hole) و گاززدایی ناقص
مشکل: وجود آب ساختاری در کائولن و آزادسازی آن در دمای پخت میتواند باعث ایجاد حبابهای گازی شود.
راهحل: استفاده از کائولن کلسینه شده در لعابهای حساس ، افزایش زمان پیشگرمایش (Pre-firing) ، تنظیم منحنی پخت (Firing Curve) ، کاهش ضخامت لعاب اعمالی
6. شره کردن لعاب (Running)
مشکل:
در برخی فرمولها، کائولن به تنهایی نمیتواند تعادل ویسکوزیته در دمای ذوب را حفظ کند و لعاب دچار روانی بیش از حد میشود.
راهحل: افزایش آلومینا از منابع کنترلشده ، اصلاح نسبت فلدسپات به کائولن ، استفاده از افزودنیهای کنترل جریان مذاب ، تست رئولوژی در دمای نزدیک پخت
7. مشکلات پوششدهی انگوب و چسبندگی ضعیف
مشکل: در انگوب، کائولن نامناسب باعث کاهش چسبندگی به بدنه و ایجاد لایه ناپایدار میشود.
راهحل: انتخاب کائولن با پلاستیسیته مناسب ، کنترل رطوبت دوغاب انگوب ، تنظیم دانهبندی برای بهبود سطح تماس
افزایش مواد اتصالدهنده (Binder)
جمعبندی
در صنعت سرامیک، کائولن یک ماده «دو لبه» است؛ هم میتواند پایداری لعاب را تضمین کند و هم در صورت عدم کنترل، منشأ مستقیم بسیاری از عیوب تولید باشد. مشکلاتی مانند افزایش ویسکوزیته، ترک مویی، کاهش براقیت، pinhole و ناپایداری دوغاب، همگی در صورت مدیریت صحیح دانهبندی، درصد مصرف و شرایط پخت قابل کنترل هستند.
در نهایت، کیفیت لعاب بیشتر از آنکه به «وجود یا عدم وجود کائولن» وابسته باشد، به نحوه مدیریت آن در فرمولاسیون و فرآیند تولید بستگی دارد.
